GCK(L)型低壓抽出式開關柜適用于發電廠、變電站、工礦企業等電力用戶用為交流50HZ，最大工作電壓至660V，最大工作電流至4000A的配電系統中，作為動力配電、電動機控制等配電設備的電能轉換分配控之用。

本產品具有分?jǐn)嗄芰Ω?。?dòng)穩定性好，結構先進合理，電氣方案切合實際，系列性、通用性強，各種方案單元任意組合，一臺柜體所容納的回路較多，節省占地面積，外形美觀，防護等級高，安全可靠，維護方便等優點。

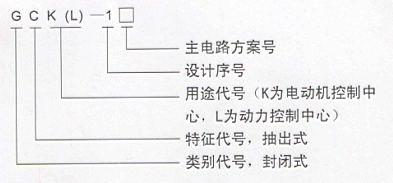

一、產品型號及含義

二、使用環境條件

環境溫度:上限＋40℃,下發－5℃；

環境溫度:日平均相對溫度不大于95%，月平均相對溫度不大于90%；

戶內使用,使用地點的海拔不得超過2000m；

地震強度不超過8度；

無經常性的劇烈運動；

周圍空氣不應受腐蝕性、或稀性氣體或水蒸氣等明顯污染。

三、結構特點

GCK開關柜的基本骨架為組合結構，全部構件均采用螺釘緊固連接組成。加上門、端板隔板、支架以及抽屜、母線等結構和電氣元件組裝完整的開關柜。

基本骨架采用FA28型材或KB型材（即C型材）組裝而成，柜架的全部結構件均通過自攻螺釘連接，按需要加裝門、面板、隔板、支架汲抽屜部件，組合成完整的開關柜。

柜體及部件安裝孔按模數E=25mm變化、安裝靈活、方便、實用、經濟。

抽屜單元有1/2單元、200mm、300mm、400mm、500mm、600mm等系列高度，根據各回路電流等級不同所選占有抽屜單元高度，抽屜有效安裝高度1800mm.

GCK開關柜的抽出功能單元（簡稱抽屜）采用了加工獨特的推出（拉出）省力機構、結構輕、使用方便。抽屜具有良好的互換性，并具有工作位置、試驗位置及公離位置的機械鎖定狀態，操作手柄可外加掛鎖鎖定。

抽屜具有良好的互換性，并具有工作位置，試驗位置的機械鎖定狀態，操作手柄可外加掛鎖鎖定。

為保證有可靠的接地連續性，骨架和內部金屬結構件均鍍鋅處理。

四、技術參數

五、外形尺寸及安裝尺寸

六、結構及用途

本系列低壓抽出式開關基本柜架為組合裝配結構，柜架的全部件通過螺釘堅固，互相連接成基本框架。柜架采用異形鋼材，三維板定位，螺栓連接，無焊接結構。柜內結構件采用鍍鋅處理，外部經酸洗和磷化處理，采用靜電環氧粉末噴涂。本產品具有分?jǐn)嗄芰Ω撸瑒?dòng)熱穩定性能好，結構先進、合理，電氣方案切合實際，系列性，通用性強，各種方案單元任意組合，節省占地面積，外形美觀，防護等級強，安全可靠，維護方便等優點。

尺寸系列
