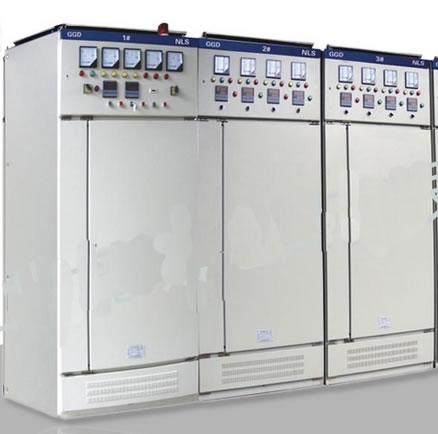

GGD型交流低壓配電柜適用于發電廠、變電所、工業企業等電力用戶作為交流50HZ，額定工作電壓380V，額定電流至3150A的配電系統中作為動力，照明及配電設備的電能轉換、分配與控制之用。該產品分斷能力高，額定短時耐受電流達50KA.。線路方案靈活、組合方便、實用性強、結構新穎等特點。該產品是我國組裝式、固定面板開關柜的代表產品之一。

該產品符合IEC60439《低壓成套開關設備和控制設備》，GB7251《低壓成套開關設備中和控制設備》等標準。

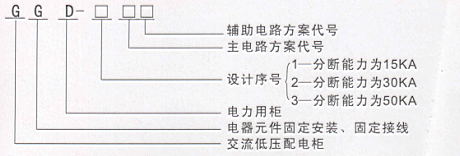

一、 產品型號及含義

二、使用環境條件

周圍空氣溫度不高于＋40℃，不低于－5℃。24h內的平均溫度不得高于＋35℃。

戶內安裝使用，使用地點的海拔不得超過2000m。

周圍空氣相對溫度在最高溫度為＋40℃時不超過50%，在較低溫度時允許有較大的相對溫度；（例如＋20℃時為90%）應考慮到由于溫度的變化可能會偶然產生凝露的影響。

設備安裝時與垂直面的傾斜度不超過5%。

設備應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所。

用戶有特殊要求時可與本公司協商解決。

三、 主要結構特點

1、 GGD型交流低壓配電柜的柜體采用柜的形式，框架用8MF冷彎型鋼局部焊接而成，框架零件及專用配套零件由本公司生產配套供貨，以保證柜體的精度和質量。

2、 通用柜的零部件按模塊原理設計，并有20模的安裝孔，通用系數高?？梢允构S實現予生產。既縮短了生產制造周期，也提高了工作效率。

3、 GGD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電元件發熱時，熱量上升，通過上端槽孔子排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而形成一個自然通風道，達到散熱的目的。

4、 GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體和各部分的分割尺寸，使整柜美觀大方。

5、 柜門用轉軸式活動鉸鏈與構架相連、安裝、拆卸方便。門的折邊處均嵌有一根山型橡塑條，關門時門與框架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

6、 柜體面漆可選用的儀表門用多股軟銅線與框架相連。柜內的安裝件與柜架間用滾花墊圈連接，整柜構成完整的接地保護系統。

7、 柜體面漆可選用聚脂桔形烘漆，亦可選用噴塑粉工藝處理。均具有附著力強、質感好的特點。整柜呈亞光色調，避免了眩光效應，給值班人員創造了較舒適的視覺環境。

8、 柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環、用于起吊和裝運。

9、 柜體的防護等級為1P30，用戶也可根據使用環境的要求在1P20-1P40之間選擇。

四、 主要技術參數

五、 結構及用途

GGD型有采用8MF型鋼拼裝和部分焊裝而成，模婁孔安裝，通用系數高；柜體上下設計有不同數量的散熱槽孔，通風性能好；柜體采用黃金分割的方法設計外形尺寸，整體美觀大方；柜門采用旋轉式活動鉸鏈與框架連接，拆卸方便。其具有分斷能力高，動熱穩定性好，結構新穎、合理、電氣方案切合實際，系列性、適用性強，防護等級高等特點。
